日本OKM法蘭蝶閥

打印

郵箱

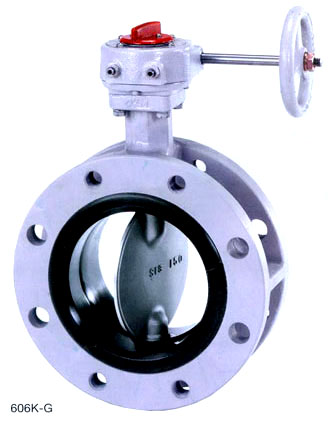

	產品名稱：	日本OKM法蘭蝶閥
	產品型號：	606K/606F

	咨詢電話：021-54082321 黃先生13045666422

產品描述

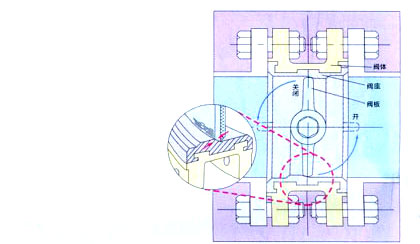

日本OKM閥門：606K/606F蝶閥采用獨自開發的接觸密封方式，大幅度降低操作力矩，可用于各種流體的通用閥門。法蘭型蝶閥：適用法蘭：JIS 5K、10K，用途：一般工業、造船、建筑設備用。

606K,606F法蘭式蝶閥

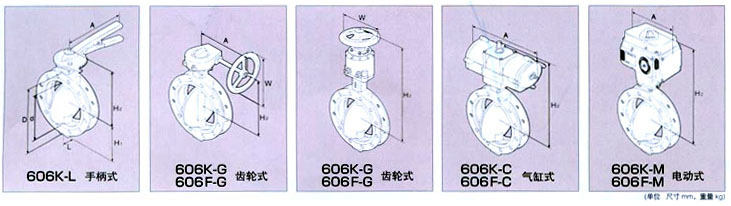

尺寸，重量表

公稱口徑		L	d	D	H₁	606K-L 手柄式			606K-G·606F-G 齒輪式				606K-GⅡ·606F-GⅡ 齒輪式			606K-C·606F-C 氣缸式			606K-M·606F-M 電動式
inch	mm	L	d	D	H₁	H₂	A	重量	H₂	A	φw	重量	H₂	φw	重量	H₂	A	重量	H₂	A	重量
2	50	43	55	155	70	174	160	6.2	167	141	100	7.8	278	100	8.7	278	236	7.6	309	180	10.3
2 1/2	65	46	66	175	80	187	160	8	177	141	100	9.6	288	100	10.4	288	236	9.6	319	180	12
3	80	46	84	185	96	192	200	9.3	182	141	100	10.8	293	100	11.2	293	236	10.4	324	180	12.8
4	100	52	100	210	116	204	200	12	194	141	100	13.6	305	100	13.9	305	236	13.1	387	277	22
5	125	100	130	250	140	234	260	19.2	215	141	100	21.4	329	140	20.4	358	276	18.4	407	277	28
6	150	100	154	280	155	249	260	23.1	230	141	125	25.3	344	140	24.4	404	342	27.1	422	277	32
8	200	100	200	330	183	288	360	36.6	259	182	125	35.6	308	200	39.7	457	420	40	634	301	44
10	250	110	246	400	223	-	-	-	319	211	200	62	458	200	57.5	507	420	58	471	301	62
12	300	110	295	445	260	-	-	-	349	255	200	71	488	200	66	537	420	67	521	301	73
14	350	120	336	490	289	-	-	-	369	335	315	95	511	315	85	603	506	93	577	195	94
16	400	130	390	560	322	-	-	-	453	343	400	149	626	355	129	707	664	183	617	195	126
18	450	150	439	620	345	-	-	-	493	392	400	179	702	355	172	737	664	213	647	195	156
20	500	160	490	675	379	-	-	-	523	462	450	225	702	355	215	777	664	254	687	195	197
22	550	170	540	745	410	-	-	-	558	462	500	270	848	450	297	1004	1060	358	853	659	325
24	600	170	589	795	445	-	-	-	685	462	500	302	883	450	329	1039	1060	390	888	659	357
26	650	170	634	845	468	-	-	-	735	513	305	496	*	*	*	*	*	*	*	*	*
28	700	185	684	905	496	-	-	-	775	549	4004	588	﹡	﹡	﹡	﹡	﹡	﹡	﹡	﹡	﹡
30	750	190	731	970	540	-	-	-	805	549	400	663	﹡	﹡	﹡	﹡	﹡	﹡	﹡	﹡	﹡
32	800	190	781	1020	57	-	-	-	640	549	400	714	﹡	﹡	﹡	﹡	﹡	﹡	﹡	﹡	﹡
34	850	203	835	1070	682	-	-	-	862	549	308	780	﹡	﹡	﹡	﹡	﹡	﹡	﹡	﹡	﹡

標準材質表

部件名稱	材質
	606K	606F
閥體	SCPH2、FCD450
閥板	SCS13
	SCS14	-
密封圈※	NBR、EPDM
上下軸	SUS420J2
O形環	NBR
墊圈	NBR	無石棉系列材料

全開CV值表

公稱口徑(mm)	全開CV值
50	115
65	210
80	280
100	560
125	1100
150	1790
200	3300
250	4400
300	6200
350	7550
400	10700
450	13800
500	17000
550	21400
600	25200
650	28600
700	35000
750	39500
800	46000
850	56000

標準參數表

類型

606K

606F

公稱口徑范圍

50-300mm

350-850mm

連接規格

JIS 5K/10K

最大使用壓力

1.0Mpa

驅動形式

手柄式、齒輪式

氣缸式、電動式

使用溫度范圍

0～70℃(NBR)

0-120℃(EPDM)

結構長度

JIS F7480

噴涂

漆涂料（邁歇爾N7）

耐壓試驗

1.5 Mpa

閥座試驗

1.1 MPa

配管螺栓尺寸表

（鋼板法蘭盤用）

＃關于管道最小內徑尺寸請參閱 612X管道內徑表。
配管螺栓單獨銷售。
350-6000mm：上段長度為螺栓，下段為定位螺栓。
上記為“ h/d-0.8”螺栓尺寸。
有關定位螺栓，請使用全螺扣的。

公稱口徑		JIS 5K				JIS 10K
inch	mm	根數	六角螺栓&螺母 d×La	根數	六角螺栓&螺母 d×La	根數	六角螺栓&螺母 d×La	根數	六角螺栓&螺母 d×La
2	50	-	-	8	M12×30	-	-	8	M16×35
2 1/2	65	-	-	8	M12×30	-	-	8	M16×35
3	80	-	-	8	M16×30	-	-	16	M16×35
4	100	-	-	16	M16×35	-	-	16	M20×40
5	125	8	M16×55	8	M16×35	8	M20×60	8	M20×40
6	150	8	M16×60	8	M20×40	8	M26×65	8	M20×40
8	200	8	M20×65	8	M20×45	16	M20×65	8	M22×50
10	250	16	M20×70	8	M20×45	16	M22×75	8	M22×50
12	300	16	M22×80	8	M22×55	24	M22×75	8	M22×50
14	350	16	M22×80	8	M22×55	24	M22×80	8	M24×50
16	400	24	M22×85	8	M22×55	24	M24×90	8	M24×60
18	450	24	M22×85	8	M22×55	32	M24×95	8	M24×60
20	500	32	M22×85	8	M22×55	32	M24×95	8	M24×85
22	550	32	M24×90	8	M24×60	32	M30×105	8	M30×70
24	600	32	M24×90	8	M24×60	40	M30×105	8	M30×70
26	650	-	-	-	-	40	M30×110	8	M30×65
28	700	-	-	-	-	40	M30×110	8	M30×65
30	750	-	-	-	-	40	M30×120	8	M30×75
32	800	-	-	-	-	48	M30×120	8	M30×75
32	850	-	-	-	-	48	M30×130	8	M30×80
